圧力計

ブルドン管の弾性変形を指針に伝える構造。
常用使用圧力が圧力レンジの65%程度になるような物を選択ください。

圧力計 アナログ(一般) A型

寸法 30φ・40φ・50φ・60φ・75φ
接続ネジ 1/4・1/8・7/16
接続ネジ形状 G・R・UNF
圧力(MPa) 0~5・0~10・0~15・0~25
接ガス部材質 BS
精度 0.75~2.5級

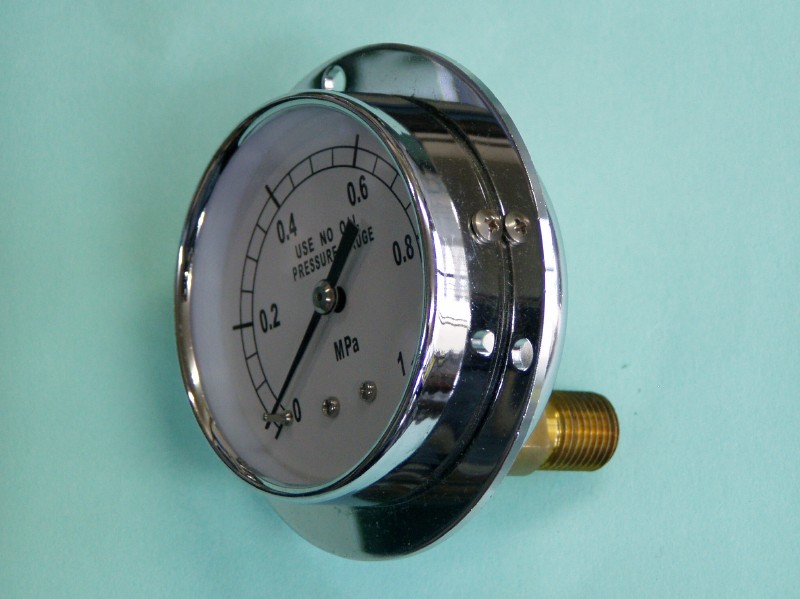

圧力計 アナログ(一般) D型

寸法 30φ・40φ・50φ・60φ
接続ネジ 1/4・1/8・7/16
接続ネジ形状 G・R・UNF
圧力(MPa) 0~5・0~10・0~15・0~25
接ガス部材質 BS
精度 0.75~2.5級

アナログ(一般) D型・耐震

寸法 40φ
接続ネジ 1/8
接続ネジ形状
圧力(MPa) 0~100、0~200

アナログ(一般) D型・耐震

寸法 40φ
接続ネジ 1/8
接続ネジ形状
圧力(MPa) 0~0. 6

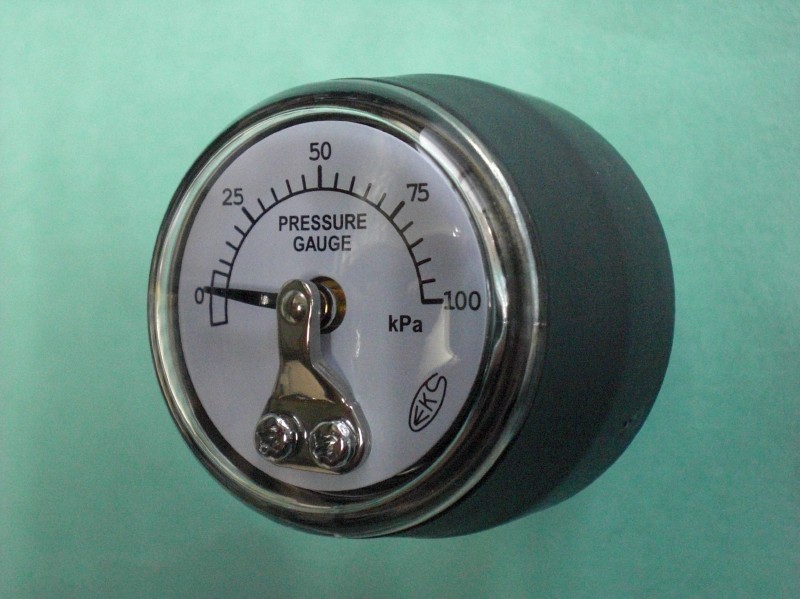

アナログ(一般) 埋込型・小型

寸法 27φ
接続ネジ 1/8
接続ネジ形状
圧力(MPa) 0~25
接ガス部材質 BS
精度 4級

真空計

ブルドン管の弾性変形を指針に伝える構造。

真空計 アナログ(一般) A型

寸法 40φ・50φ・60φ・75φ
接続ネジ 1/4・1/8・7/16
接続ネジ形状 G・R・UNF
圧力(kPa) -100~0
接液部材質 BS
精度 0.75~2.5級

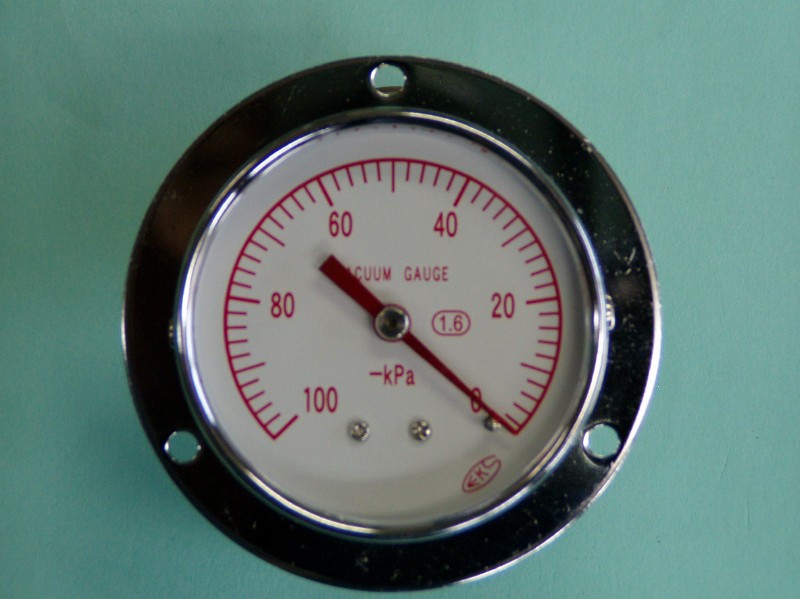

真空計 アナログ(一般) D型

寸法 40φ・50φ・60φ
接続ネジ 1/4・1/8・7/16
接続ネジ形状 G・R・UNF
圧力(kPa) -100~0
接液部材質 BS
精度 0.75~2.5級

真空計 アナログ(グリセリン入り) A型

寸法 60φ
接続ネジ 1/8・1/4・7/16
接続ネジ形状 G・R・UNF
圧力(MPa) -0.1~0
接液部材質 BS
精度 0.75~2.5級

真空計 アナログ(特殊) A型

寸法 60φ・75φ
接続ネジ 1/4・1/8・7/16
接続ネジ形状 G・R・UNF
圧力(kPa) -100~0
接液部材質 BS
精度 0.75~2.5級
その他 零調付・置針付

真空計 アナログ(一般) D型・耐震

寸法 40φ
接続ネジ 1/8
接続ネジ形状
圧力(kPa) -100~0

デジタル計

ブルドン管の弾性変形を指針に伝える構造。見やすいデジタル表示。

デジタル真空計 A型

接続ネジ 1/4
接続ネジ形状
圧力(kPa) -100~0
接ガス部材質 BS
精度 1級

微圧計

チャンバーの弾性変形を指針に伝える構造。

微圧計 アナログ(一般) A型

縦型
寸法 50φ・60φ
接続ネジ 1/4
接続ネジ形状
圧力(kPa) 0~20

微圧計 アナログ(一般) D型

埋込型
寸法 50φ・60φ
接続ネジ 1/4
接続ネジ形状

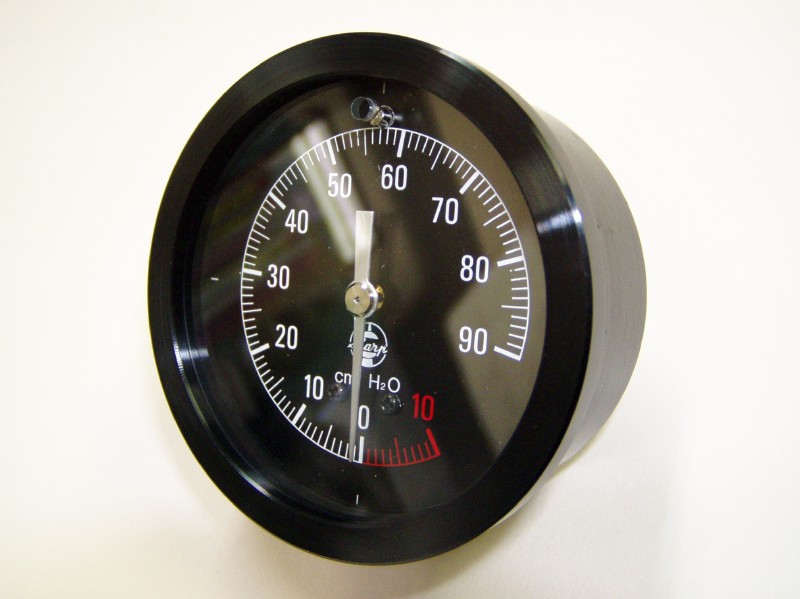

圧力(cmHg) -10~90
